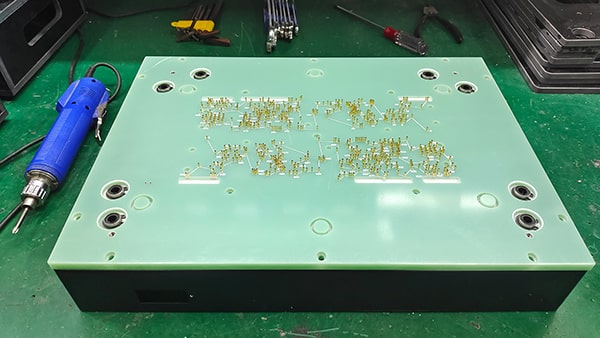

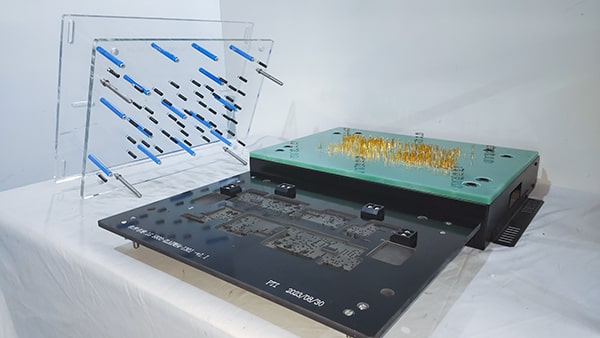

制作一台ICT针床（In – Circuit Test Fixture）时，为了确保针床能够准确、高效地对PCB（Printed Circuit Board）进行测试，需要提供以下几类资料：

一、PCB相关技术资料

1. Gerber文件
   • 详细说明：Gerber文件包含了PCB的布线、焊盘、阻焊层、丝印层等详细的图形信息。它能精确展示PCB上各个线路和元件的位置关系，对于确定针床探针的位置至关重要。
   • 用途：制作针床时，根据Gerber文件确定探针需要接触的测试点位置，确保探针能够准确地与PCB上的焊盘或测试点接触。
2. BOM（Bill of Materials）表
   • 详细说明：BOM表列出了PCB上所有元件的清单，包括元件的型号、规格、封装形式、数量等信息。
   • 用途：了解PCB上元件的分布和类型，有助于避免在布置探针时与元件发生干涉，同时也能为测试程序的编写提供参考。
3. 坐标文件
   • 详细说明：坐标文件提供了PCB上各个元件和测试点的精确坐标位置，通常以X、Y坐标的形式表示。
   • 用途：与Gerber文件结合，更准确地确定探针的位置，确保针床的探针能够准确无误地对准测试点。

二、测试需求资料

1. 测试点清单
   • 详细说明：明确列出需要进行测试的点，包括元件引脚、测试焊盘等。对于一些关键的信号节点、电源节点等，要特别标注。
   • 用途：针床制作人员根据测试点清单来布置探针，确保所有需要测试的点都能被覆盖。
2. 测试要求和标准
   • 详细说明：例如测试的电压范围、电流范围、电阻精度要求等。如果有特殊的测试要求，如耐压测试、绝缘测试等，也需要明确说明。
   • 用途：在制作针床时，需要考虑这些测试要求，选择合适的探针和材料，以满足测试的精度和稳定性要求。

三、其他相关资料

1. PCB实物样品
   • 详细说明：提供一块实际的PCB样品，可以让针床制作人员直观地了解PCB的尺寸、形状、厚度以及元件的实际安装情况。
   • 用途：用于验证Gerber文件、坐标文件等资料的准确性，同时也可以在制作过程中进行实际的比对和调整。
2. 特殊要求说明
   • 详细说明：如果PCB有一些特殊的设计或工艺，如特殊的表面处理、多层板结构、盲埋孔等，需要向针床制作人员说明。
   • 用途：帮助制作人员了解PCB的特殊情况，采取相应的措施来确保针床的制作质量和测试效果。
