在SMT（表面贴装技术）生产制程中，AOI（自动光学检测）和首件检测是两种不同的质量控制手段，在检测阶段、技术原理、应用场景等方面存在明显差异 。以下是具体对比：
一、核心定义与技术原理
AOI（自动光学检测）
定义：通过光学摄像头对PCB（印刷电路板）上的元器件焊接、贴装位置等进行图像采集，再与标准图像或CAD数据比对，自动识别缺陷的设备 。
技术原理：
利用光源（如红/绿/蓝三色光、红外光）照射PCB，摄像头获取高分辨率图像 。
基于模板匹配、边缘检测、灰度分析等算法，对比实测图像与标准图像的差异，判断是否存在缺陷（如元件偏移、焊锡不足、极性反置等） 。
典型检测精度：±5μm，可识别01005超微型元件的贴装误差 。
首件检测
定义：在批量生产前，对首块（或前几块）PCB进行全面检查，确认生产工艺参数是否正确的过程，分为人工首件和自动首件 。
技术原理：
人工首件：操作人员依据BOM表（物料清单）、坐标文件等，使用万用表、放大镜等工具，逐一对元件型号、值（如电阻阻值、电容容值）、贴装位置进行核对 。

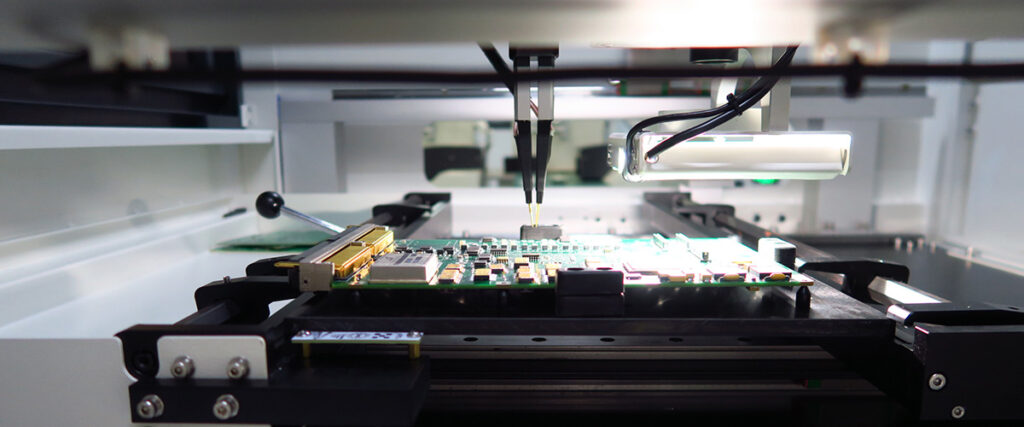

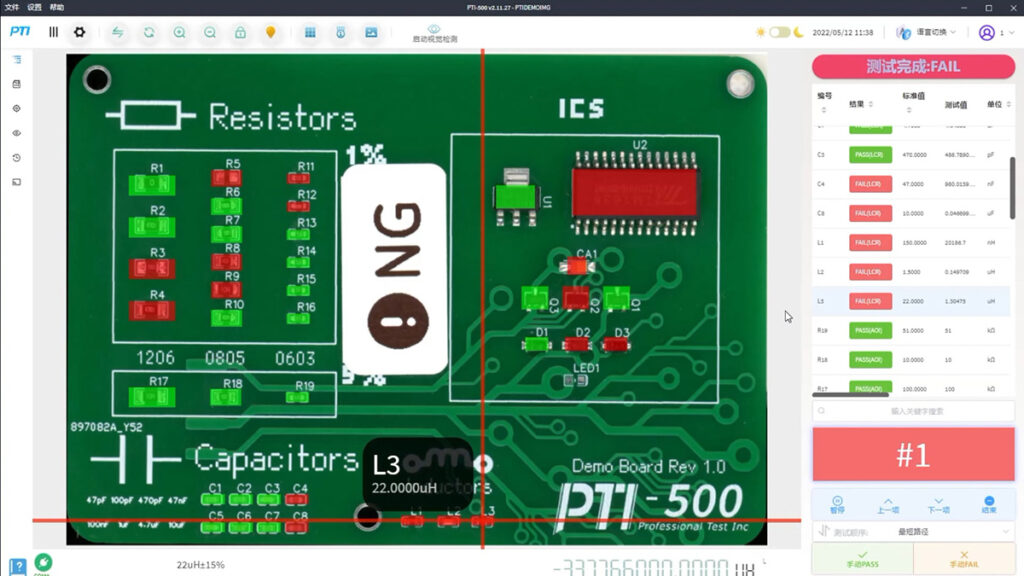

自动首件：通过专用设备（如PTI-500X全自动首件测试仪）扫描PCB，结合Gerber文件和BOM数据，自动比对元件参数（如阻值、容值）与贴装位置，精度可达±1% 。
二、检测阶段与目的
| 维度 | AOI | 首件检测 |
| 检测阶段 | 批量生产过程中（中后段） | 批量生产前（前段） |
| 核心目的 | 实时监控生产质量，剔除不良品 | 验证工艺参数（如贴片机坐标、炉温曲线）是否正确，避免批量性错误 |
| 缺陷定位 | 快速标记缺陷位置（如 X-Y 坐标、缺陷类型） | 全面排查工艺设置问题（如钢网开口尺寸、贴片压力） |
| 预防重点 | 焊接缺陷（如桥接、虚焊）、元件偏移 | 元件错料（如 0603 电阻错贴为 0805）、极性错误、参数不符 |
三、检测内容与能力对比
AOI的检测范围
| 焊接质量 | 焊锡缺陷：少锡、多锡、桥接、虚焊 |
| 贴装精度 | 元件偏移（X/Y轴偏移量＞5%元件尺寸）、旋转角度（＞5°）、立碑（曼哈顿现象） |
| 元件存在性 | 漏贴、反贴（如IC方向错误）、破损（通过边缘轮廓识别） |
首件检测的核心项目
| 元件参数准确性 | 电阻阻值（如100Ω±5%）、电容容值（10μF±10%）、电感感量，通过万用表或LCR表实测 。例：首件检测发现某0402电阻实测值为1kΩ，而BOM要求10kΩ，判定为错料 。 |
| 贴装位置与极性 | 对比Gerber文件中的元件坐标，检查是否偏移（如IC贴装偏移＞0.1mm）；通过丝印层与元件标记比对，确认极性（如电解电容、二极管方向） |
| 工艺参数验证 | 确认钢网开孔是否匹配元件尺寸（如01005元件对应钢网开口0.08mm×0.12mm），回流焊炉温是否达到元件焊接要求（如峰值温度230±5℃） |
四、设备与效率差异
AOI设备特点
硬件配置：多相机架构（如顶部相机+侧面相机），支持3D检测（如Solder Paste Inspection，SPI） 。
检测速度：1-3秒/PCB（取决于元件数量），适合高速流水线 。
典型场景：安装在回流焊后，对成品PCB进行100%全检，剔除焊接不良品 。
首件检测设备特点
硬件配置：自动首件测试仪集成高精度扫描头（分辨率10-20μm）和多通道测试探针，支持飞针测试（无需夹具） 。
检测速度：5-15分钟/PCB（取决于元件数量），适合中小批量生产 。
典型场景：新工单上线、设备换型（如更换贴片机程序）后，对前3-5块PCB进行首件检测，确认无误后再批量生产 。
五、质量控制中的协同作用
二者不可相互替代，需协同应用
首件检测解决“批量生产是否可行”的问题，聚焦工艺参数的初始正确性；
AOI解决“生产过程是否稳定”的问题，聚焦实时缺陷剔除与过程优化 。
在高端电子产品（如汽车电子、医疗设备）的SMT制程中，通常要求“首件全检+AOI 100%检测”，以确保零缺陷交付 。
在SMT贴片、PCBA加工等电子制造领域，首件检测是批量生产前的关键环节，直接关系到产线良率、生产效率和成本控制 。随着智能制造升级，首件检测设备主要分为半自动和全自动两种类型，很多企业在选型时容易陷入困惑——到底哪种更适合自己？本文从核心特点、适用场景出发...
查看全文
在 ICT（In-Circuit Test，在线测试）中，PCBA 的植针率（即探针与测试点的有效接触率）直接影响测试准确性和效率 。提升植针率需从设计优化、探针管理、治具维护、PCBA 质量控制等多维度入手，具体措施如下： 测试点的设计是提升植针率的基础，需从源头避免接触障碍...
查看全文

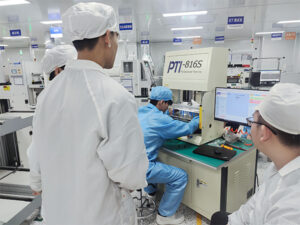

在电子产品制造领域，ICT 在线测试仪是保障产品质量的关键设备，它能快速、准确检测电路板故障，助力生产流程顺畅推进 。然而，作为精密仪器，唯有做好日常维护，才能让它始终保持最佳性能 。接下来，将从清洁、硬件、软件等多方面，详细拆解 ICT 在线测试仪的日常维护...
